plist文件直接用文本方式（txt）或者notepad打开。
1.如下图所示为plist文件中一个图像的数据。
[cpp] view plain copy

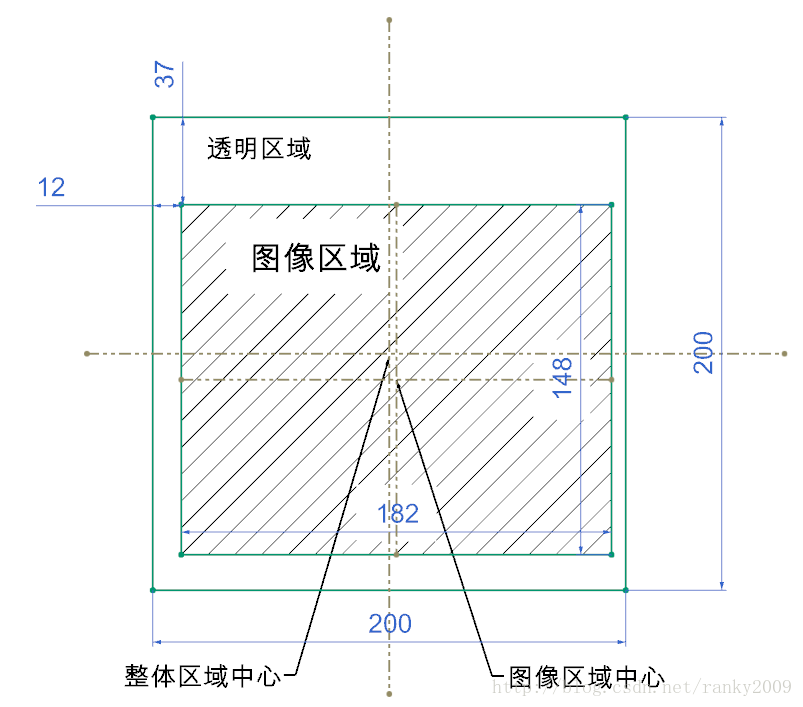

2.对应含义，从后向前说，下图为图片的原图图像，也可以说是加载到cocos2dx中的sprite大小
我们知道png图像有透明区域和非透明区域（此处称为图像区域）。
source ：原图片长宽像素（包括透明区域和图像区域）或称为sprite的大小， {200, 200}->{width, height}
sourceColorRect：图像区域（非透明区域）的位置和大小，
{{12,37},{182,148}}->{{图像左上点x坐标，图像左上点y坐标},{图像区域宽，图像区高}}，
此处坐标系为 x向右为正， y坐标向下为正
rotate：图像区域合成到plist中后，是否顺时针旋转90度
offset：图像区域中心点与整体区域中心点的偏移量，{3, -11} 计算过程如下：
此处坐标系为x向右为正，y坐标向上为正
1.图像区域中心坐标为 x1 = 12 + 182/2 = 103 ， y1 = 200 - 37 - 148/2 = 89
2.整体区域中心坐标为 x2 = 200/2 =100, y2 = 200/2 =100
3.偏移量 Δx = 103 -100 = 3, Δy = 89 - 100 = -11
frame: 为透明区域在plist（合成图片）中的位置 和大小，
{{2,2},{182,148}}->{{透明区域在合成plist中左上点的x坐标, y坐标}, {透明区域的width, height}}
之所以这样存储是为了在合成plist图片时去掉透明部分节省空间，source能在使用图片时确定sprte大小，而offerset能在使用plist时能够正确定位透明区域的位置。
